HS-GZDW-B标准型电源柜

• 框架：由“C”型材为基本骨架颜色三色优点框架、轻巧、美观、组合方便。
• 门前：由铝型材组成门框，配以5mm优质钢化玻璃，具有钢性好、美观、安全的特点。
• 后门：板金后门,强度高，门缝小，打开角度可达90度，采用散热桥型通风散热。
• 侧板：由1.5mm的钢板弯曲而成，采用螺钉锁紧结构，两侧有缆走线孔，并安装有橡皮防护圈。
• 顶盖：顶盖+顶盖护板，美观，散热性能好。
• 承载能力：≤300Kg
• 防护等级：IP30
• 接地：符合IEC有关标准

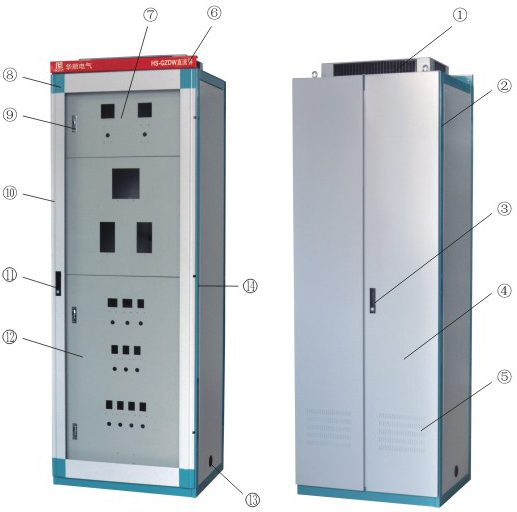

柜体配置说明

序号 说明 ① 顶盖护板（PC通风栅） ② HS-410铰链 ③ HS731-3K60钥匙镶入式手柄锁 ④ 板金后门 ⑤ 板金桥型通风栅 ⑥ 刻字眉头+铝合金支架 ⑦ 5mm钢化玻璃 ⑧ 套色铝合金门角 ⑨ HS602计量锁 ⑩ 铝门框 HS-731-2 K60钥匙镶入式手柄锁 12冷扎板前门 电缆穿线孔+橡胶圈 并柜橡胶塞头

柜架尺寸表(不含门)mm

注：特殊柜架尺寸可按客户要求定制。
