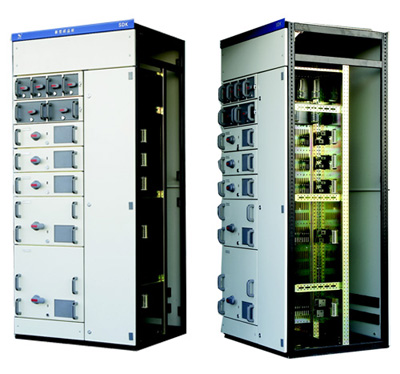

SDK型低压抽出式开关柜柜体

框架结构
   柜体整体为组装式结构，主构架采用KF型结构，精度高、强度大、这种结构基于E=25mm模数设计，安装（组装）联接方便灵活。柜体尺寸符合IEC和我国相关国家标准的要求，框架用KF型材，以U形横梁，螺栓与螺母板相联而成。当主母线额定电流小于4000A时，主构架也可采用KB型材，以U形横梁，螺栓与螺母板相联而成，也可用铝合金制三通相连而成。 如果功能单元几何尺寸符合25mm和20mm模数共用点（100mm、200mm......等）时，也可选用FA型材和KS型材（这两种型材是20mm模数的）。这些型材的使用不会降低其产品的机械性能和电气性能。框架的静载荷为2000kg，动载荷为400kg。

尺寸系列
 宽高深（mm）
   1000×2200×1000、     1000×2200×1000
   800×2200×1000、      800×2200×1000
   650×2200×1000、      650×2200×1000

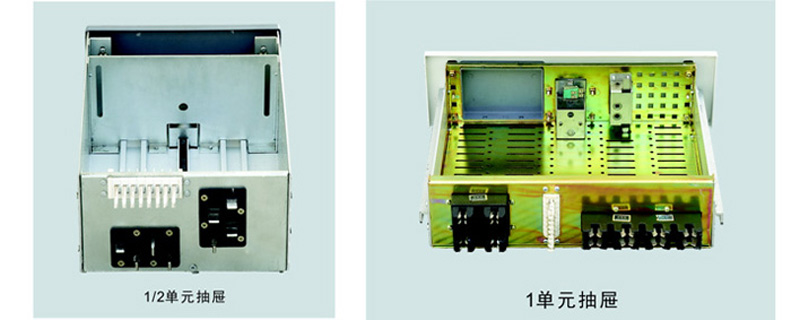

隔离结构
   各功能室相互隔离，其隔离室分为功能单元室，母线室、电缆室。各隔室的作用相对独立。可按用户需要，设计分隔形式为：形式1，形式2a，形式3a，形式4a，形式4b。
