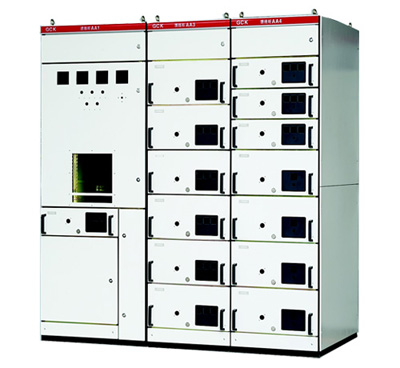

GCK低压抽出式开关柜柜体


概述
  GCK低抽出式开关柜适用于发电厂、变电站、工矿企业和高层建筑等场所,作为交流380V、频率50HZ电力系统
的配电和电动机控制之用。
  符号标准;IEC439.1,GB7251.1等。

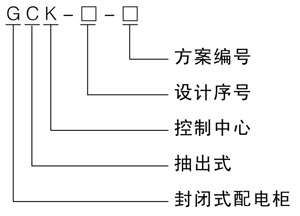

产品型号及含义



使用环境
  ①周围空气温度:上限+40℃,下限-10℃。
  ②海拔:≤2000m(若超过海拔2000m订货时应说明)。
  ③周围相对湿度:日平均值≤95%,月平均值≤90%。
  ④周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
  ⑤无经常性剧烈震动或常年腐蚀场所。

使用环境条件
  ①周围空气温度:上限+40℃,下限-10℃。
  ②海拔:≤2000m(若超过海拔2000m订货时应说明)。
  ③周围相对湿度:日平均值≤95%,月平均值≤90%。
  ④周围空气:没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。
  ⑤无经常性剧烈震动或常年腐蚀场所。

结构特点
  GCK框架采用压筋(模数E=25mm)组装而成,框架全部构件都经过镀锌处理,零部件的组装全部用自攻锁紧螺钉或
高强度六角螺钉紧固,各个零部件的尺寸均实行模数化,从而保证了各零件的通用性、互换性、再按需要加上门、档板、隔板、抽屉、安装梁等零件,组装成品后有美观、牢固、质量好等优点。柜体分成母线室、功能单元室、电缆室三个相互隔离区间,可防止事故扩散和便于带电维修。

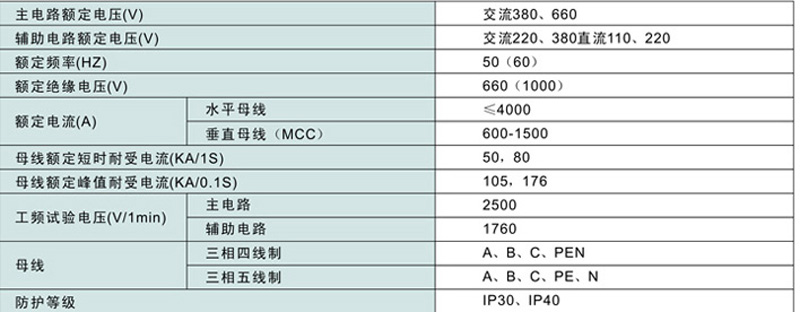

主要技术参数

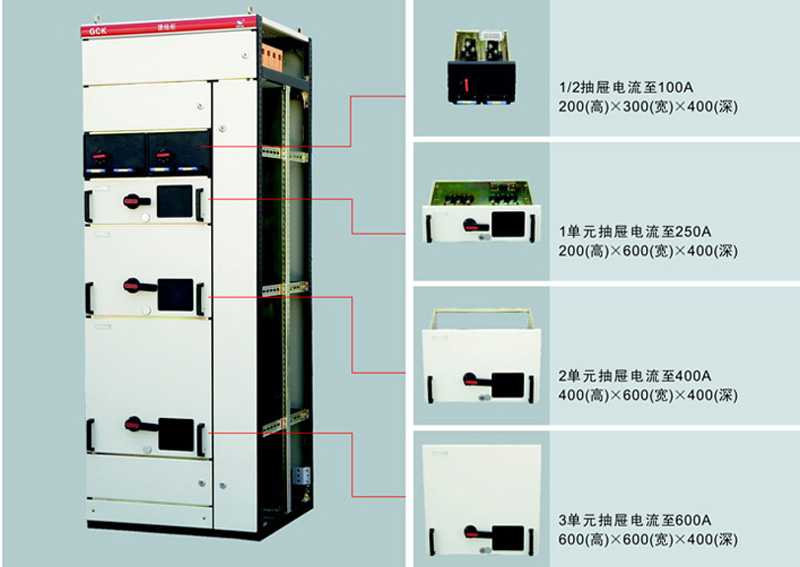

功能单元(抽屉单元)
  ①抽屉层高的模数为200mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A及以下。
  ②每台MCC柜最多能安装9个一单元抽屉或18个1/2单元的抽屉。
  ③隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。
  ④主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。
  ⑤功能单元背面具有主电路进出机构,具有三位置功能,操作简单可靠。
  ⑥抽屉单元采用旋转式推进机构,具有三位置功能,操作简单可靠。
  ⑦抽屉隔室中采用新型一次进行线罩,抽屉抽出后使之隔室内不会触及垂直母线。

母线系统
  ①母线系统采用三相四线制、三相五线制,水平母线装于柜顶,N线、PE线既可以装于柜顶,也可以装于柜下部。因水平母线顶置,用户拿掉顶盖可以很方便的安装水平母线。
  ②垂直母线采用聚碳酸脂工程塑料我壳封闭。

电缆室
  电缆室位于柜后独立隔室中。电缆室中有专用的一、二接线端子及相应的电缆固定件。根据柜体进出线方式,在底板或顶盖板上冲敲落孔或出线法兰板。
