概述

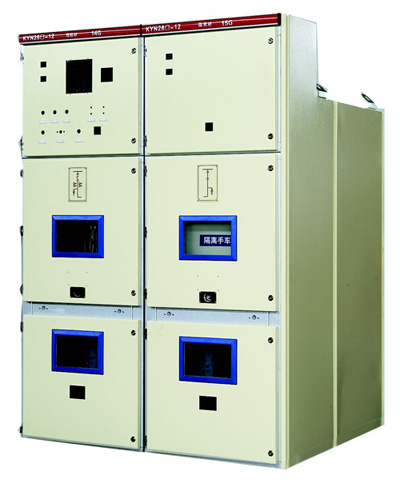

KYN28-12型铠装移开式金属封闭开关柜。适用于3.6-12千伏三相交流50Hz单母线及单母线分段系统的成套配电柜中。本开关柜满足IEC298、GB3906及DL/T404等标准要求。且有高度可靠的联锁装置，完全满足五防要求。可配用国产VS1、VS1+、VSm和ABB公司VD4中置式真空断路器，实为一种性能优越的配电设备。
使用环境条件
①周围空气温度：上限+40℃，下限-10℃。
②海拔：海拔高度不超过1000m。
③环境湿度：日平均值≤95%，月平均值≤90%。
④地震：地震烈度不超过8度。
⑤周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。
⑥无严重污染及经常性剧烈振动场所。

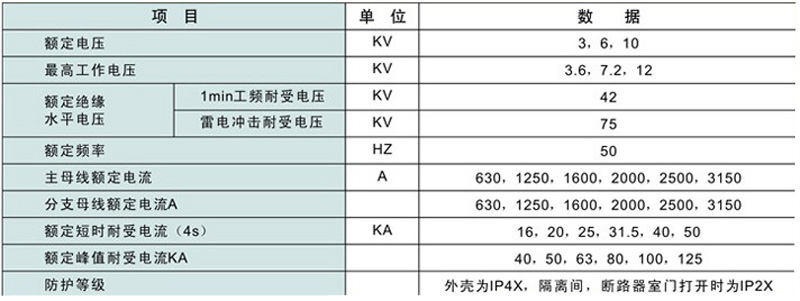

技术参数
设计和结构
开关柜是由柜体和中置式移开式部件（即手）两部份组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X，且有架空、电缆进出线及其它功能方案，经排列组合后成为各种方案形式的配电装置。本柜可从正面进行安装调试和维护。因此之可背靠组成又重排列和靠墙安装，提高了开关设备的安全性、灵活性、减少了占地面积。

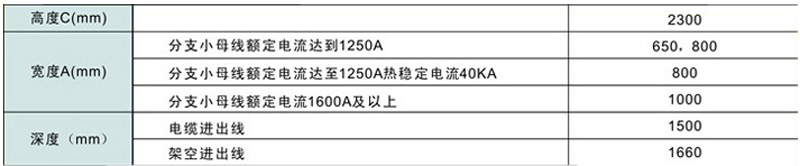

外形尺寸

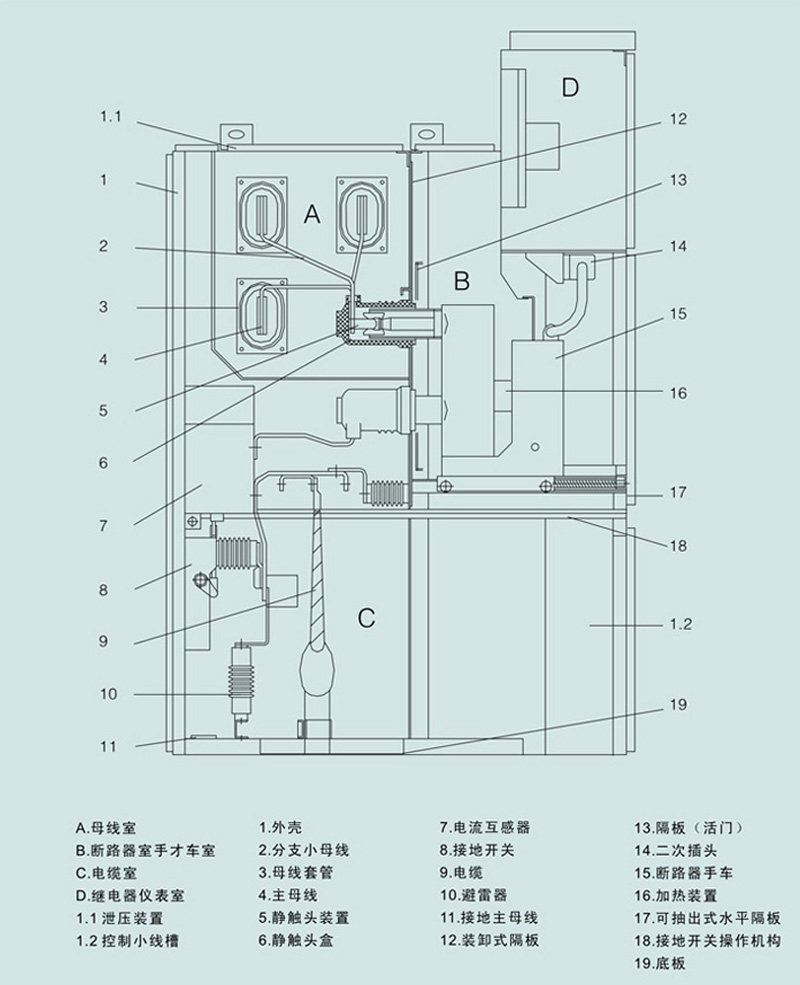

结构
①柜体选用进口敷铝锌钢板，经数控加工，采取多重折边工艺，这样使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用。而且使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
②手车骨架采用钢板经数控加工后组装而成。手车与柜体绝缘配合，机械联锁安全、可靠、灵活。根据用途不同，手车分为断路器手车、电压互感器手车、计量手车、隔离手车等，同规格手车可以百分之百自由交换。手车在柜体内有断开位置/试验位置和工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。
隔室
柜体分为四个隔室，断路器室、母线隔室、电缆隔室、继电器室。
①断路器隔室
隔室两侧安装了轨道，供手车在柜内由断开位置/实验位置移动滑行至工作位置。静触头盒的隔板（活板）安装在手车的后壁处。当手车从断开位置/实验位置移动到工作位置过程中，上、下静触头盒的活门与手车联动，同时自动打开；当反方向移动时活门则自动闭合，直至手车退至一定位置而完全覆盖住静触头盒，形成有效隔离，同时由于上、下活门不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体。在断路器室门关闭时，收车同样能被操作。通过上门观察窗，可以观察隔离内手车所在位置、合、分闸显示，储能状况。
②母线隔室
主母线是单台拼接相互贯穿联接，通过支母线和静触头固定室。支母线通过螺栓联于静触头盒和主母线，不需要其它支撑，相邻柜母线用套管固定，这样联接母线间所保留的空气缓冲，在如果出现内部故障电弧时，能防止其贯穿熔化，套管能有效把事故限制在隔室内而不向其它柜蔓延。
③电缆隔室
开关设备采用中置式，因而电缆室空间较大，电缆室内的电缆连接异体，每相可并13根单芯电缆，柜底配制开缝的可卸式封板，确保了施工方便。
④断电器仪表室
断电器内可安装板冲T字型安装孔，便于安装二次元件二次可数沿线槽内，并有金属盖板，可使二次玉高压室隔离。顶部留有小母线穿孔，顶盖可打开，便于小母线安装。
装置
防止误操作作联锁装置
①断路器手车在实验或工作位置时，断路器才能喝分，断路器合闸后，手车无法移动，防止了带负荷误合推拉断路器。
②接地开关处在分闸位置时，手车才难从实验/断开位置移至工作位置，手车处实验/断开位置时，接地开关才能合闸，防止带电误合接地开关及防止了接地开关处在闭合位置进关合断路器。
③接地开关处于分闸位置时，下门及后门都无法打开，防止了误入带电闸间隔。
④断路器手车确实在实验和工作位置，而没有控制电压，仅能手动分闸，不能合闸。
⑤断路器手车在工作位置时，二次插头被锁定不能拔除。
⑥个柜体可装电气联锁，两台进线断路器可安装机械闭锁，还可以在接地开关操作机构上加装电池铁锁安装位置以提高可靠性。
泄压装置
在断路器手车室，母线室和电缆和上方均没有泄压装置，当断路器或母线发生内部故障电弧时，柜内部气压升高，顶部装备的泄压金属板被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
带电显示装置
可以提示高压回路带电状况，还可以与电磁锁配合，实现强制开关手柄、网门，防止带电关合接开关，防止误入带电间隔。
防止凝霜和腐蚀
防止在高温度或温度变化较大的气候环境中产生凝霜，在断路器室、电缆室及母线室分别装设加热器，以便在上述环境中使用和防止腐蚀发生。
接地保护装置
电缆室内单独设立5*40MM2的接地铜排，此排能贯穿相邻各柜，柜体良好接触，使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体时的安全。
操作程序
无接地开关的断路器手车的操作
①断路器手车推入柜内前，应检查断路器是否完好，有无法漏装部件，有无工具等杂物放在机构或开关内，确认后将手车装在转运车上并锁定好。推到柜前，把手车升到合适位置，前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后，打开车手的锁定钩，将手车平稳推入柜体同时锁定。确认手车与柜体锁定后，解除转运车与柜体的锁定，将转运车推开。
②手车在柜体内操作，手车装入柜体后，即处于柜内断开位置，首先使手车处于实验位置，应将辅助回路插头插好，若想继续进行操作，先把所有柜门关好，锁好，并确认断路器处分闸状态，此时可将手车操作摇把插入中面板上操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，此时，主回路接通，断路器处于工作位置。准备将手车从工作位置退出，先确保认断路已处于分闸状态，插入手车操作摇把逆时针转动直到摇把受阻并听到清脆的辅助的开关切换声，小车便回到实验位置，主回路完全断开，金属活门关闭。
③准备从柜内取出手车，先确定手车处于实验位置后解除辅助回路插头，并将动插头扣锁在手车架上，将转运车推到柜前，然后将手车解锁并向外拉出，当手车完全进入转运车，解除转运车与柜体的锁定。
有接地开关的断路手车的操作
①应确认接地开关处于分闸状态，否则下一步操作无法完成。
②推入柜内和从柜内取手车的程序，与无接地开关的断路器柜的操作程序完全相同接地开关操作。 要合接地开关，先应确定手车已退到实验/断开位置，并取下推进摇把，然后按下接地开关操作孔处联锁弯板，插入地开关操作手柄，顺时针转动90度，接地开关处于合闸状态，若在逆时针转动90度，便将接地开关分闸。
注意事项
①本产品联锁功能的投入与解除，大部分是在正常操作过程中同时实现的，不需要增加额外的操作步骤。如发现操作受阻（如操作阻力增大）应首先检查是否有误操作的可能，而不应强行操作以至损坏设备，甚至导致误操作事故的发生。
②特殊需要允许紧急解锁（如柜体下门和接地开关的联锁），紧急解锁的使用必须慎重，不宜经常使用，使用时也要采取必要的防护措施，一经处理完毕，应立即恢复联锁原状。
开关柜的安装

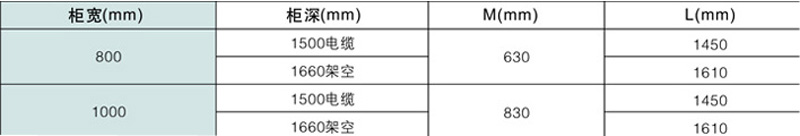

①开关柜的安装尺寸与基础安装尺寸见下图：
②柜体单列时，柜前走廊以2.5米为宜，双列布置时，柜前操作走廊以3米为宜。
③按工程需要与图纸标明，将开关柜运至他们特定的位置，如果一排列较长的开关柜排列（为10台以上），拼柜工作应从中部开始。
④当开关柜已完全组合（拼装）好时，可用M12地脚螺栓将其与基础钢架连接好，还可用电焊与基础再加焊接。

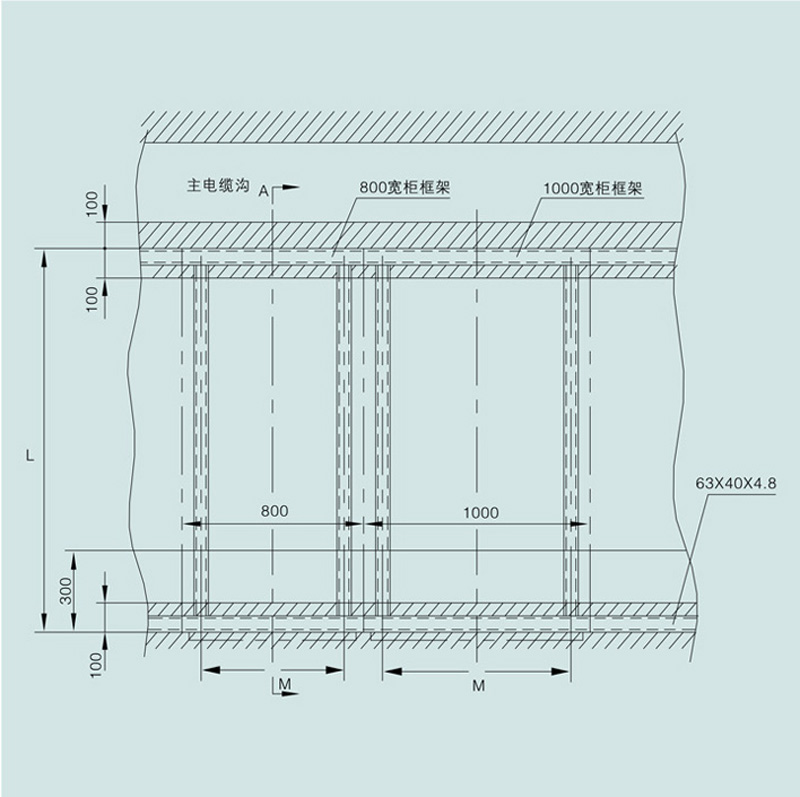

开关柜安装基础尺寸示意图
